gDoubleИнструкция по установке

Питание монитора

Фильтр питания
монитора

Устанавливается в разрыв кабеля питания. Подключите аккумулятор к входу DC IN, а монитор — к выходу DC OUT.

12–36 В DCНапрямую или через удлинитель

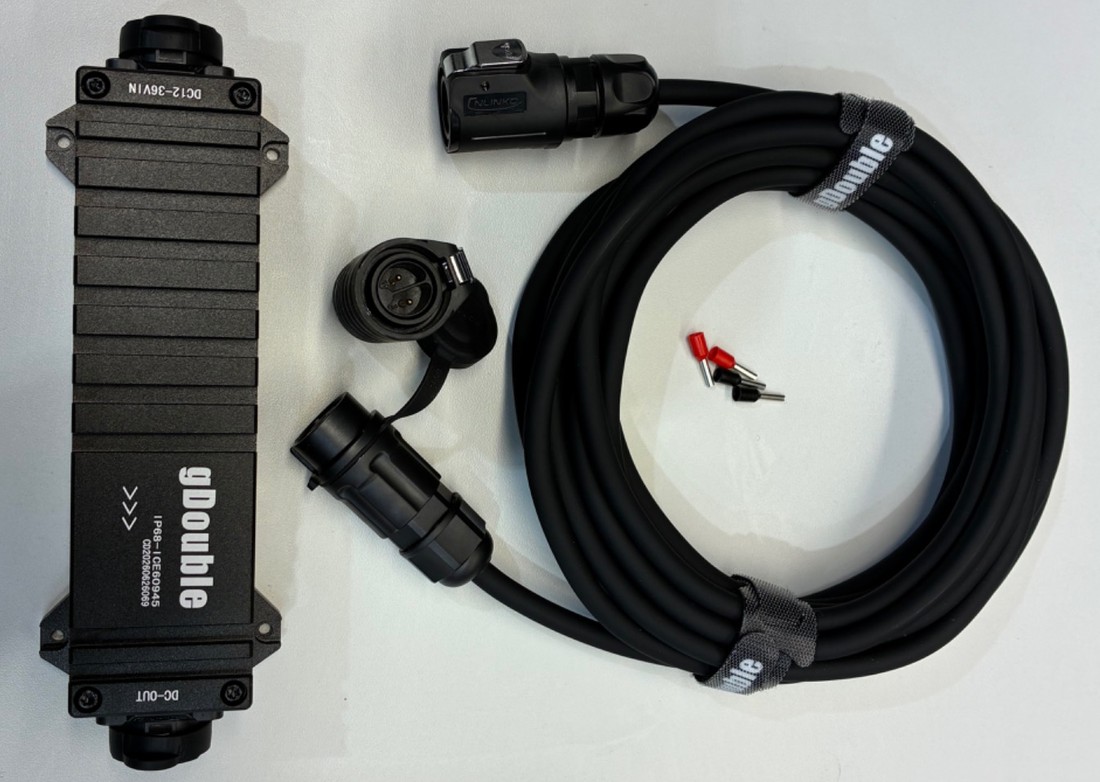

Фото 1. Комплектация
Фото 1. Комплект поставки. Номера соответствуют списку ниже.
01

Что входит в комплект

  1. Фильтр

    Устанавливается в линию питания монитора.

  2. Кабель-удлинитель

    «Папа-мама», между фильтром и монитором.

  3. Коннектор «папа»

    Разборный, отдельно либо на кабеле.

  4. Гильзы для обжима

    Для оконцевания проводов в коннекторе.

02

Выберите место и способ подключения

Фильтр можно установить у колодки предохранителей, по центру кабеля или рядом с монитором. Стрелки на корпусе показывают направление тока: от аккумулятора к монитору.

С кабелем-удлинителем

Используйте удлинитель, если фильтр установлен на расстоянии от монитора.

Напрямую, без удлинителя

Расположите фильтр рядом с монитором и подключите кабель из монитора непосредственно к DC OUT.

DC IN — от аккумулятора

Подключите питающий кабель от аккумулятора 12–36 В ко входу фильтра. На фото 8 это кабель, который уходит влево.

DC OUT — к монитору

Подключите кабель из монитора напрямую к выходу фильтра либо через удлинитель «папа-мама».

Можно сохранить свой кабель

На кабеле от аккумулятора замените коннектор «мама» на разборный коннектор «папа» из набора. Порядок замены — ниже.

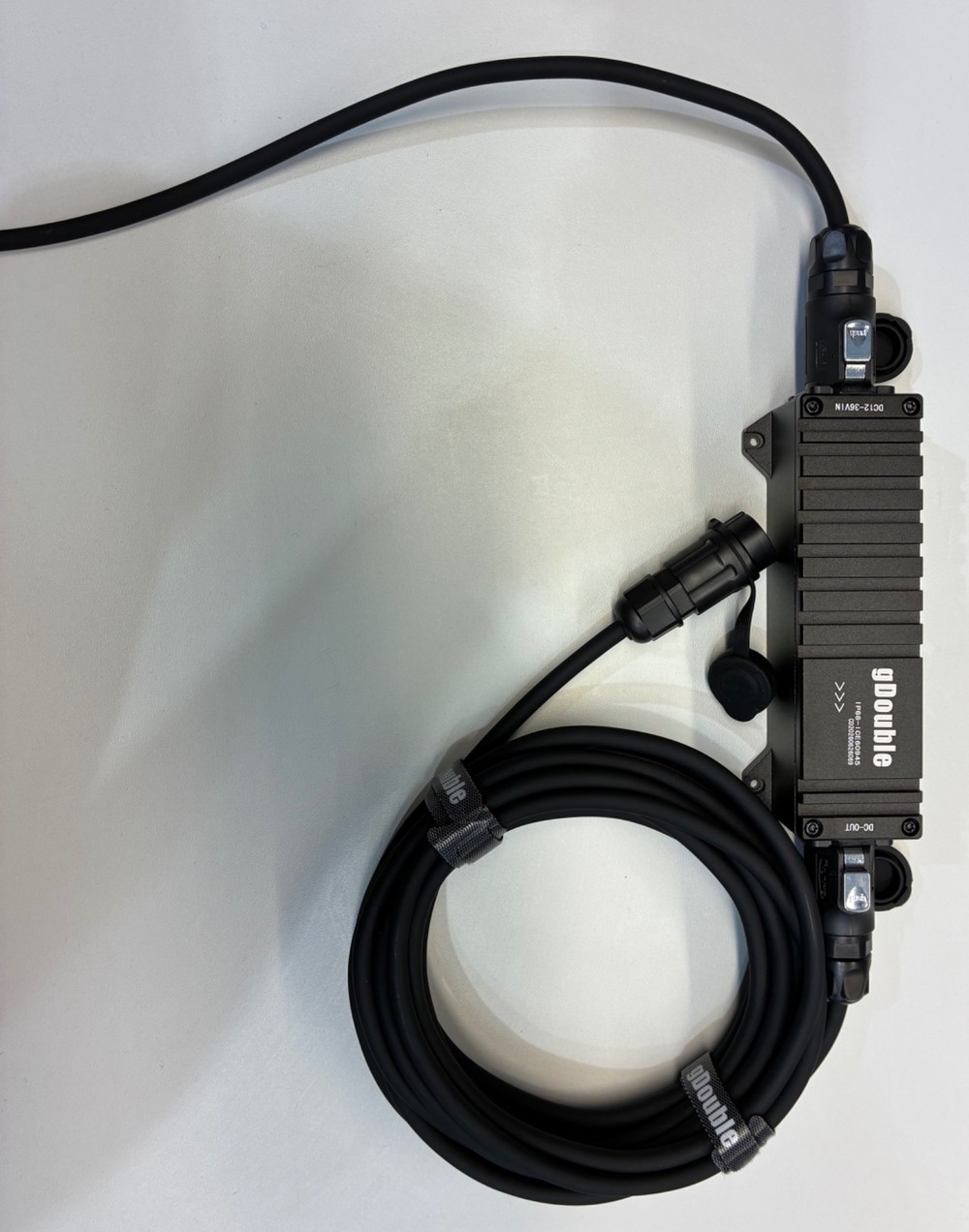

Фото 8. Схема подключения От аккумулятораDC INК мониторуDC OUT
Фото 8. Подключение фильтра с кабелем-удлинителем.
03

Замена коннектора на своём кабеле

Этот раздел нужен, если сохраняете кабель от аккумулятора и заменяете на нём коннектор «мама» на «папа» из набора.

Подготовьте инструменты

Кусачки, инструмент для зачистки, обжимные клещи для гильз и отвёртку. Перед работой убедитесь, что питание отключено.

  1. Отрежьте старый коннектор

    Отрежьте коннектор «мама», показанный на фото 2, на кабеле со стороны аккумулятора.

    Кабель, выходящий из монитора, сохраняется.

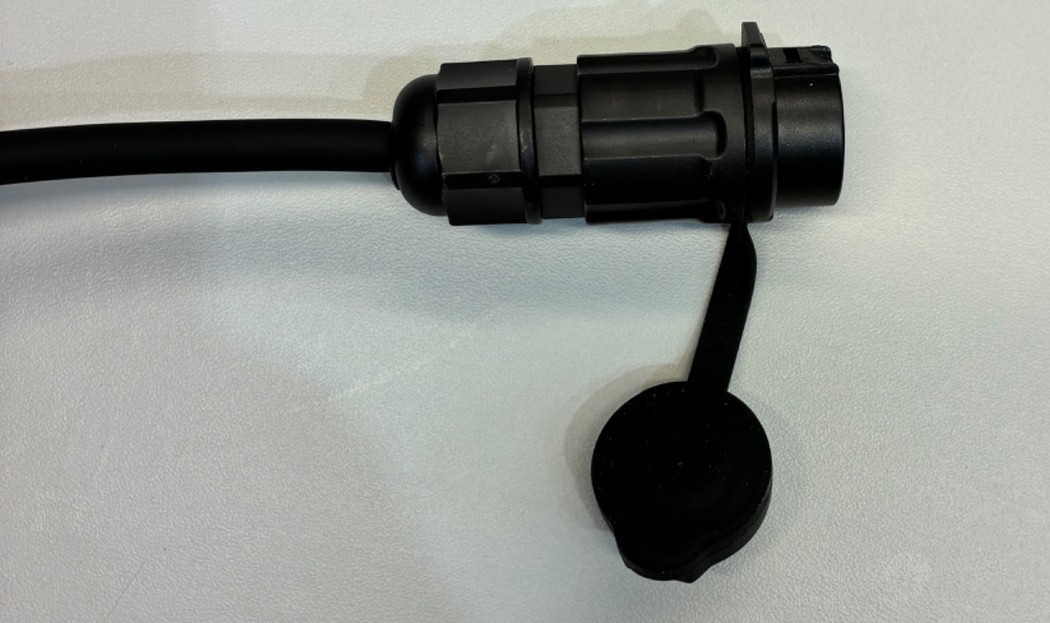

    Фото 2. Старый коннектор «мама»
    Фото 2. Коннектор «мама», который нужно заменить.

  2. Разберите коннектор и наденьте детали

    Разберите коннектор «папа» из набора. Наденьте на кабель гайку, затем заднюю часть корпуса и переднюю часть корпуса.

    Контактную вставку оставьте отдельно.

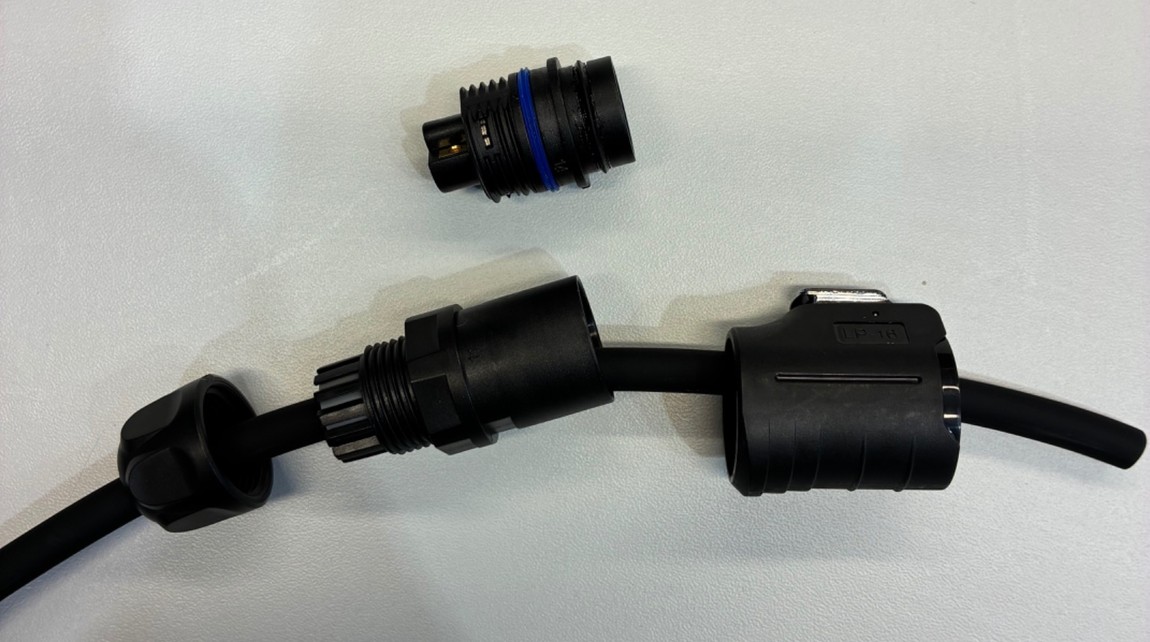

    Фото 3. Разобранный коннектор «папа»
    Фото 3. Слева направо на кабеле: гайка, задняя и передняя части корпуса. Контактная вставка снята.

  3. Зачистите и обожмите жилы

    Снимите наружную оболочку на участке, нужном для сборки. Зачистите концы жил по длине металлической части гильз.

    Наденьте гильзы из комплекта и обожмите их клещами.

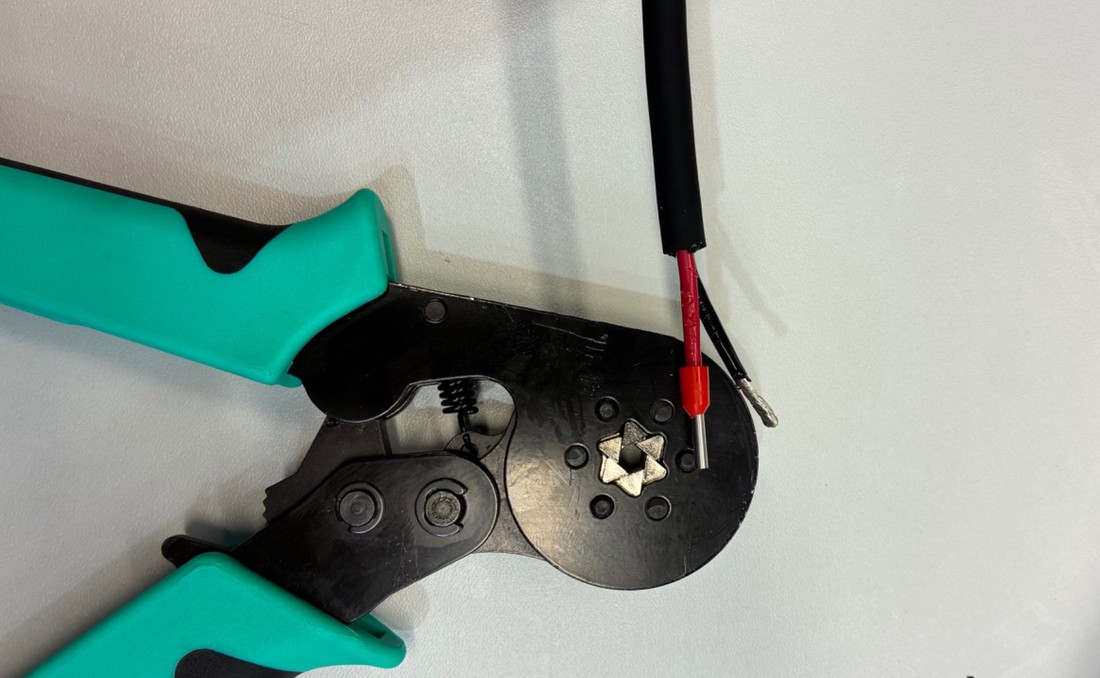

    Фото 4. Обжим гильзы
    Фото 4. Обжим гильзы на конце провода.

  4. Соблюдайте полярность

    КонтактПодключение
    1Плюс (+)
    2Минус (−)

    В показанном примере красный провод — плюс, чёрный — минус. На своём кабеле проверьте полярность.

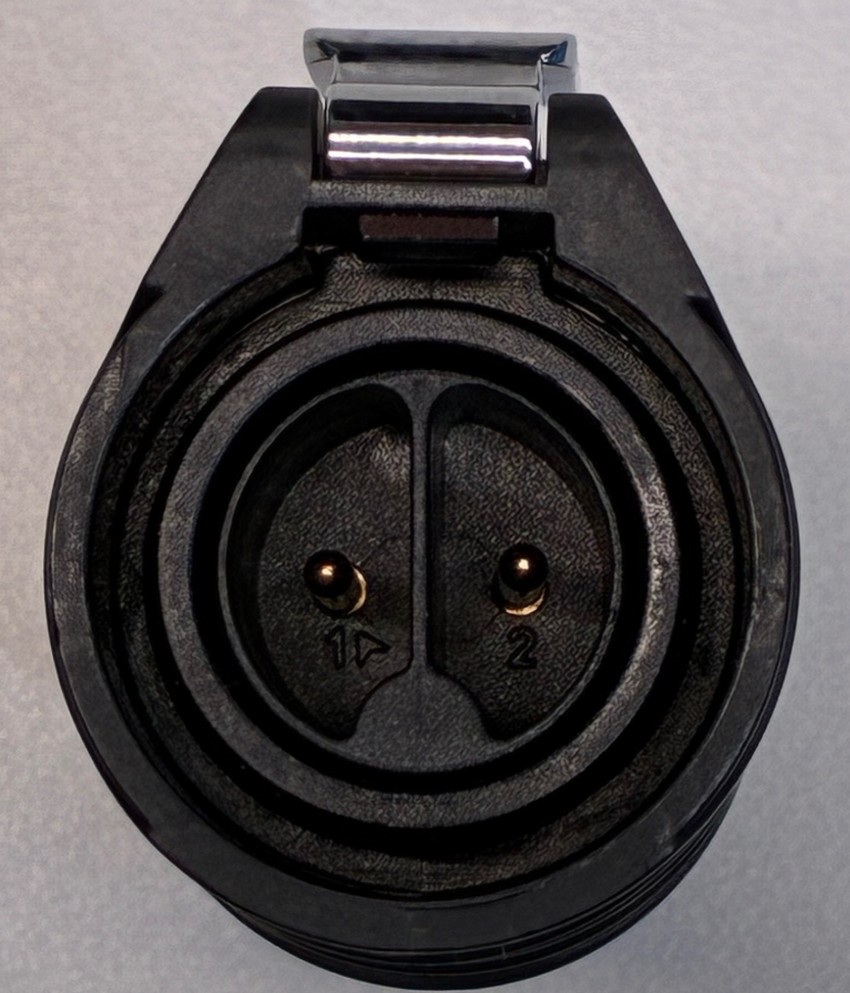

    Фото 5. Полярность контактов1 +2 −
    Фото 5. Вид со стороны штырьков. Контакт 1 — плюс, контакт 2 — минус.

  5. Вставьте гильзы и затяните винты

    Вставьте гильзы в соответствующие зажимы коннектора и затяните винты.

    Слегка потяните каждый провод: он должен прочно удерживаться в зажиме. Оголённая жила должна быть внутри гильзы, отдельные проволоки не должны выступать.

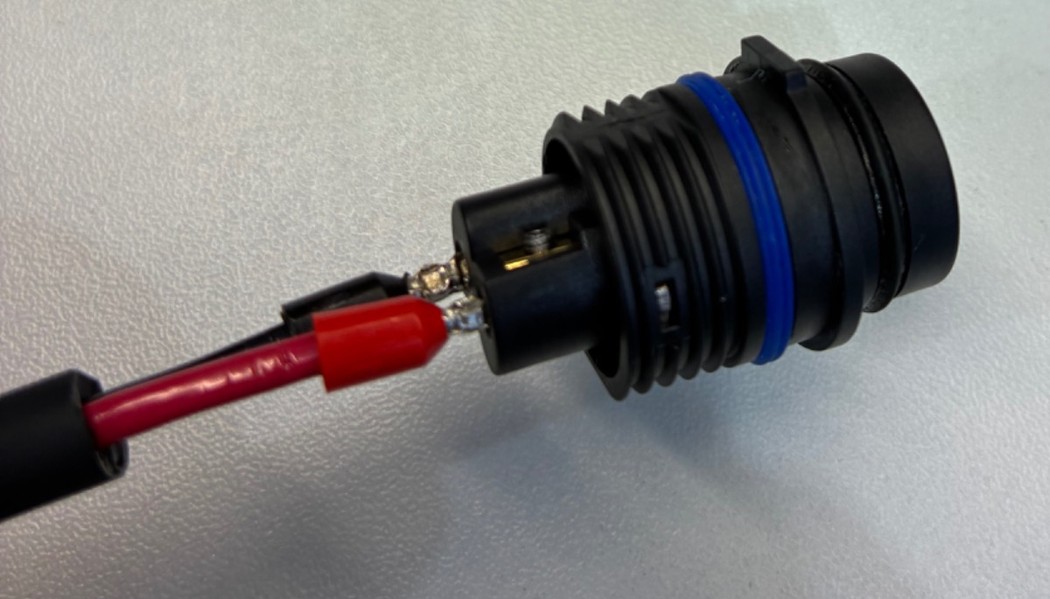

    Фото 6. Подключение гильз
    Фото 6. Гильзы закреплены в контактах.

  6. Соберите корпус в правильном порядке

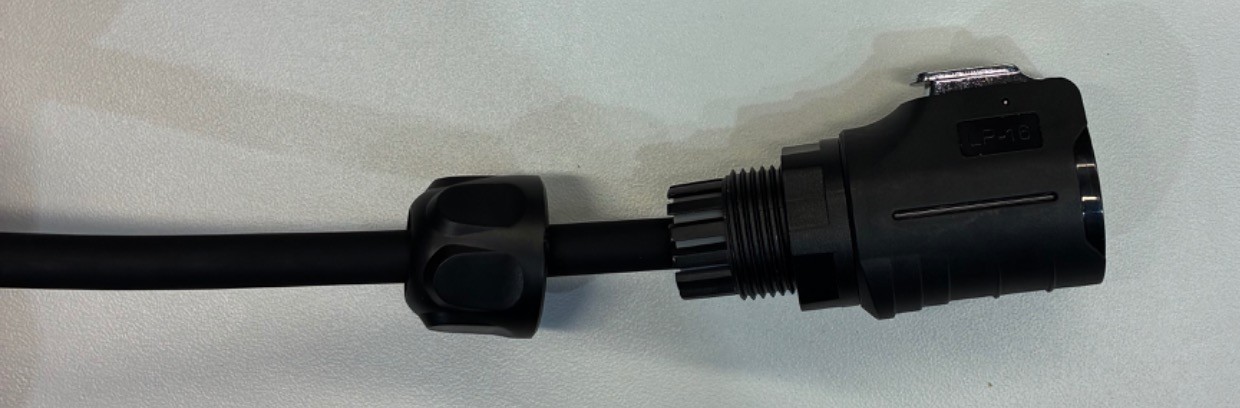

    Фото 7. Сборка корпусаГайку затяните последней
    Фото 7. Части корпуса соединены; задняя гайка ещё не затянута.
    1. 1. ВставкаУстановите контактную вставку в переднюю часть корпуса.
    2. 2. КорпусВкрутите заднюю часть корпуса в переднюю.
    3. 3. ГайкаТолько после этого затяните заднюю гайку на кабеле.
04

Проверка перед включением

Отметьте выполненные проверки
После проверки

Подайте питание

Убедитесь, что монитор включается и работает стабильно.
